122 ЧС. Проблема с балансом.
122 ЧС. Проблема с балансом.
Сообщение terry82 » Сб мар 17, 2018 7:22 pm
Всем доброго времени суток. История такова: давно хотелось мне такие часы, а однажды на барахолке приобрел. Мне сказали сразу, что часы сломаны, но цена соответствовала качеству, поэтому не удержался.
По факту оказалось так, что проблема в балансе. Кто-то ковырялся там с серьезными намерениями, сломав при этом ось.
Посему вопрос вот в чем, возможно ли найти баланс отдельно? Приобрести донора для дальнейшей замены? Выбросить часы и приобрести рабочие с хронографом? Буду благодарен за любую полезную информацию.
Ну и немного фото:
Re: 122 ЧС. Проблема с балансом.
Сообщение Юрий » Сб мар 17, 2018 8:50 pm
Источник
Часы 122 ЧС
Министерство приборостроения, средств автоматизации и систем управления
Челябинский часовой завод
ПАСПОРТ
НАЗНАЧЕНИЕ
Часы 122 ЧС (см. рис. 1) предназначены для показания текущего времени в часах, минутах и секундах.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Средний суточный ход часов при нормальных климатических условиях не более — 40
Продолжительность действия часов от одной полной заводки пружины, сут. не менее 3
Периодичность заводки часов один раз в 2 суток
Количество камней, шт. 20
Температурный интервал работы часов, °С от минус 25 до плюс 60
Вибрационная прочность при ускорении 1,5g (15 м/с2) обеспечивается в диапазоне частот. Гц от 18 до 80
Масса часов, г, не более 550
Габаритные размеры, мм диам. 85×91.4×72.1
Нормальными считаются климатические условия при:
температуре (205±5) °С,
относительной влажности (65±15) %,
атмосферном давлении (9.6 • 10*—10.4 • 10*) Па пли 720-780 мм рт. ст.
КОМПЛЕКТ ПОСТАВКИ
Устройство и принцип работы
Текущее время отсчитывается по шкале циферблата в часах, минутах и секундах.
Управление часами осуществляется с помощью двух головок (кнопок): заводная головка (красного цвета) служит для заводки часов и перевода стрелок; пусковая головка (со стрелкой-указателем на ней) — для пуска и останова часов.
Часы заводят вращением завидной головки против часовой стрелки до отказа. Для перевода стрелок вытянуть заводную головку на себя и вращать ее против хода часовой стрелки. Положение головки на перевод фиксируется пружиной. После перевода стрелок головку вернуть в прежнее положение.
Для принудительного пуска и останова часов имеется тормоз, управляемый головкой «Пуск».
Регламентные работы
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Часы 122 ЧС заводской номер. соответствуют техническим условиям ТУ 25.07.1159—76 и признаны годными для эксплуатации.
Дата выпуска 12.11.1981
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Изготовитель гарантирует соответствие часов 122 ЧС требованиям технических условий ТУ 25.07.1159—76 при соблюдении потребителем условий эксплуатации, хранения и транспортирования.
Гарантийный срок эксплуатации 36 месяцев со дня ввода часов в эксплуатацию.
Гарантийный срок хранения часов 12 месяцев с момента их изготовления,
СВЕДЕНИЯ О КОНСЕРВАЦИИ И УПАКОВКЕ
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
О начале эксплуатации сделайте отметку.
Пример заполнения: Установлены.
(должность и подпись установившего)
Допускается подрегулировка часов, если нарушится точность их показаний, поворотом регулятора в сторону знака «—», если часы спешат, и знака «+» если часы отстают. Для этого освободите окно на дне корпуса часов и поверните регулятор. Цена малого деления шкалы регулятора 15 с. Точность хода часов после подрегулировки проверяйте по сигналам точного времени.
Во избежание перетяжки механизма часов при установке их на приборную доску не затягивайте крепежные гайки ключом или плоскогубцами, закрепляйте их от руки.
Не допускайте при монтаже, эксплуатации и хранении часов резких ударов и сотрясений.
Не храните часы в одном помещении с химическими веществами, вызывающими коррозию.
Дополнение к разделу «ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА»
Гарантийные срок эксплуатации исчисляется с момента установки часов на объекте,
О начале эксплуатации необходимо сделать отметку в паспорте в разделе «УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ».
Источник
Маленький Чернобыль у вас в чулане: радиоактивные часы из СССР
Мы редко задумываемся о том, что хранится у нас в шкафах, на антресолях или на даче в сарае. Никому и в голову не придет, что старые часы, доставшиеся в наследство от бабушки, могут годами излучать большие дозы радиации.
Источником радиации вполне могут оказаться с виду обычные наручные часы со светящимся в темноте циферблатом или стрелками, произведенные примерно до 60х годов прошлого века. Мощность их гамма-излучения может превышать 1000 мкр/ч, что в 50 раз больше естественного фона.
Все дело в том, что они покрывались радиоактивной светомассой постоянного действия из солей радия-226, благодаря чему красиво светились в темноте.
В начале ХХ века, когда были открыты свойства радия, это был очень популярный элемент. Всех восхищал его заманчивый зеленоватый цвет в темноте. Волшебную краску из солей радия-226 использовали даже для елочных игрушек, детских книжек и косметики.
Реклама тех лет пестрила часами с постоянной подсветкой в темноте, они были очень популярны. Особенно пришлись по вкусу часы военным, которые их активно использовали во время Первой мировой войны. Обычные часы для граждан красили не так щедро, ведь радиевая краска была дорогой. Такие часы могут всю ночь самопроизвольно светиться в темноте без подзарядки от дневного света (в отличие от фосфора).
Потом, когда вскрылся побочный эффект волшебной краски — высокая радиоактивность, которая приводит к раку, производство таких изделий резко сократилось. Радиоактивный раствор начали покрывать лаком, который существенно снижал альфа-излучение.
Но в СССР светящиеся часы за неимением альтернативы продолжали выпускать где-то до 60х годов, в основном для военных, авиации и подводников, когда вместо краски с радием-226 стали использовать более безопасные составы со слабым излучением — тритий или прометий, а также не радиоактивный фосфор.
В СССР сразу несколько заводов выпускали наручные и комодные часы с ночной радиоактивной подсветкой, но в основном для армии ввиду большой цены изотопа радия-226.
Так, Челябинский часовой завод выпускал наручные часы «Урал», которые фонят до 7000 мкр/ч, а Чистопольский завод – «Кама» с излучением около 1200 мкр/ч. Также производились и другие марки часов – «Победа» (400 мкр/ч), «Спортивные» (900 мкр/ч), а также водолазные 191-ЧС Златоустовского завода (!8000 мкр/ч), которые часто преподносились на юбилеи и дни рождения, проводы на пенсию как военным, так гражданским лицам. Конечно же дарители даже не представляли о неприятной тайне, которую скрывает светящаяся краска, ведь в СССР информация о радиации и ее вреде для людей была строго засекречена.
Широко были распространены и авиационные часы АЧС (1300 мкр/ч), которые устанавливали на самолетах и танковые АВР-М (2500 мкр/ч), которые заводились прокручиванием выступающего ободка-ранта. Танковые часы также использовались для изготовления гражданских комодных часов с декоративным обрамлением и подставкой из оргстекла.
Также выпускались и огромные корабельные часы с радием (фон до 5000 мкр/ч с открытым стеклом). Самое печальное, что стрелки из осыпающейся со временем радиевой светомассы нужно было переводить пальцами.
Поскольку радиация неощутима для человека, выяснить наличие радиации от часов можно только с помощью дозиметра.
Пытаться избавить часы от радиации, соскоблив радиевую краску, очень рискованно, ведь осыпающиеся пылинки с радионуклидами могут разлететься по помещению и при вдыхании попасть внутрь организма. Краску рекомендуется снимать в емкости с водой и в резиновых перчатках особыми заточенными палочками.
Часы могут быть не единственными радиоактивными находками у вас в чулане. В 1950-60е выпускались также елочные игрушки, компасы, тумблеры, лампы для радиоаппаратуры, пожарные извещатели и даже столовая посуда со стеклянными бутылками, содержащие фонящие изотопы.
✔️ Подписывайтесь на мой канал, чтобы видеть в ленте новые статьи!
👍 Ставьте лайки, делитесь комментариями!
Источник
Старинные,старые ,необычные часы ,будильники . Без понтов.
9 лет на сайте
пользователь #513892
Есть ли в нашей стране любители старинных , старых часов .обсуждаем вопросы связанные с эксплуатацией и обслуживанием карманных , настольных механических часов. Будем рады увидеть фото у вас сохранившихся старых советских будильников . Еще интереснее есть ли среди подписчиков Онлайнера любители технических часовых механизмов устанавливаемых в танках,вертолетах, самолетах и прочей военной технике .Интересно было бы увидеть креатив в изготовлении корпусов подставок для них . и так стартую. Вашему вниманию незаслуженно забытые и списанные со счетов часы «Маяк «Произведено в СССР
ко мне они попали без родной подставки. в грязном но в целом хорошем состоянии . Выглядели они очень солидно по сравнению с пластмассовым ширпотребом современности. вот и возникла у меня мысль дать им жизнь. Механизм был в застывшей загустевшей смазке. Видимо как следствие неправильного применения смазочных материалов .Я их варварским методом помыл без разборки механизма. То есть вынул механизм освободив его от хрустального.Кстати тяжеленного корпуса , облил механизм из болончика средством для удаления жировых загрязнений Локтайт.Точно не помню марку . Продул после сильным потоком(но в меру)воздуха из обычного гаражного компрессора не допуская попадания струи на систему баланса.ну это там где колеблется спиральная пружинка. Иначе ее бы повредило . И часы пошли .Пошли еще без смазки. далее я их смазал тогда еще обычным маслом идущим для смазки швейных машин .Собрал. и все работает.хоть я и не часовщик . далее была целая эпопея с выставлением точности .Но точности я добился очень хорошей. часы имеют равномерный ход на протяжении всего завода.И отклоняются на плюс две минуты в неделю. Радуют уже несколько лет.разве что их нужно не забывать заводить в одно и тоже время ровно через неделю. Это важно для точности хода). Для обычного человека это все может показаться глупством .Но в механической системе есть какая то жизнь что ли.и ее видно.Механическая точная вывереная по собственным законам жизнь.Которая помогает измерять промежутки нашей с вами жизни
А после . из куска мрамора при помощи обычной болгарки вырезал желаемую форму подставки . Единственная проблема была потом просверлить в мраморе дырки под трубки на которых вся конструкция держится. Я думал сверло по бетону фирменное справится с мрамором на ура.Так каксам мрамор хорошо пилится болгаркой с диском по сути.. таким же как и наконечник сверла .Ан нет . сверлил я две дырки около часа. Сверло греется но не сверлит. Но терпение и труд все перетрут .даже изделие для строительной промышленности произведенном нашими друзьями из поднебесной под маркой БОСХ
. Но как бы там не было работы были закончены и получился вот такой гадзинник). К которому была приложена работа.
стеклышко отполировано . корпус хрустальный как заявлено (хоть меня и терзают сомнения что это хрусталь ) отмочен в уксусе ,что придало приятный блеск . стрелочки тоже немножко пополированы).Снял налет времени .Никогда не променяю на китайские часы на батарейке в стиле барокко или ампир .Это СССР
Источник

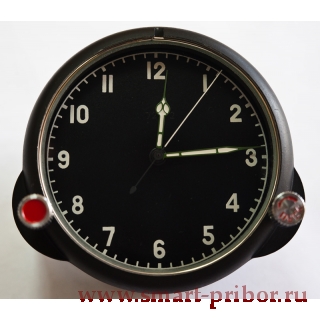

122ЧС часы технические
Предназначены для показания текущего времени в часах, минутах и секундах.
Часы устанавливаются на щитах, панелях приборов, аппаратов и устройств.
- Продолжительность работы часов после полной заводки пружины: ≥ 3 суток
- Точность хода: ± 40 с/сут
- Диапазон рабочих температур: -25°С + 50°С
- Периодичность заводки часов: один раз в двое суток
- Вибрационная прочность при ускорении 1,5 g (15m/s²) обеспечивается в диапазоне частот: 18…80
- Габаритные размеры: 85х91,4х72,1 мм
- Масса часов: 550 гр
Предназначены для показания текущего времени в часах, минутах и секундах.
Часы устанавливаются на щитах, панелях приборов, аппаратов и устройств.
- Продолжительность работы часов после полной заводки пружины: ≥ 3 суток
- Точность хода: ± 40 с/сут
- Диапазон рабочих температур: -25°С + 50°С
- Периодичность заводки часов: один раз в двое суток
- Вибрационная прочность при ускорении 1,5 g (15m/s²) обеспечивается в диапазоне частот: 18…80
- Габаритные размеры: 85х91,4х72,1 мм
- Масса часов: 550 гр
Принцип работы часов, как автоколебательной системы, основан на преображении колебательных движений баланса во вращательное движение зубчатых колес и передаче балансу импульсов (для поддержания колебаний) от двигателя, являющегося источником механической энергии.
Конструкция механизма часов состоит из следующих функциональных узлов: —
- колесная система (механизм текущего времени и механизм секундомера 60 мин.);
- осциллятор (система баланс- спираль);
- анкерный ход (спусковой механизм);
- стрелочный механизм (отсчетное устройство);
- механизм завода часов и перевода стрелок текущего времени;
- механизм остановки часов (тормоз баланса), пуска, остановки и сброса стрелок секундомера.
- органы управления часами (заводная и пусковая головки).
- электрообогреватель с терморегулятором.
- Часы — 1 шт
- Паспорт — 1 шт
- Коробка индивидуальная — 1 шт
